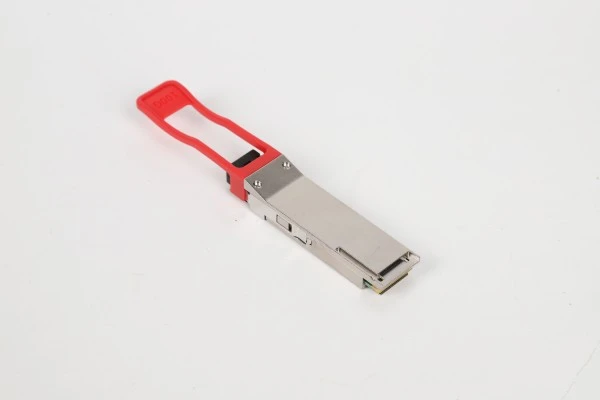

Jak działa transceiver AOI?





Transceiver AOI konwertuje sygnały elektryczne na impulsy świetlne w celu transmisji przez kable światłowodowe, a następnie przekształca przychodzące światło z powrotem na sygnały elektryczne. Ta dwukierunkowa konwersja odbywa się za pośrednictwem dwóch głównych podsystemów: podzespół optyczny-nadajnika (TOSA) wykorzystuje diodę laserową do generowania modulowanego światła, natomiast podzespół optyczny{{2}odbiornika (ROSA) wykorzystuje fotodiodę do wykrywania i przekształcania światła z powrotem w prąd elektryczny.





Proces podwójnej konwersji



Transceiver AOI wykonuje dwie jednoczesne, ale przeciwne funkcje, dlatego nazywa się je transceiverami, a nie po prostu nadajnikami lub odbiornikami.

Konwersja elektryczna-na-optyczną (transmisja)

Kiedy przełącznik sieciowy musi wysłać dane, generuje sygnały elektryczne w postaci impulsów cyfrowych reprezentujących dane binarne. TOSA transceivera AOI odbiera te sygnały elektryczne i podaje je do obwodu sterownika lasera. Obwód ten spełnia dwie funkcje: utrzymuje stały prąd polaryzacji, aby utrzymać laser w optymalnym punkcie pracy, oraz moduluje dodatkowy prąd odpowiadający sygnałowi danych.

Sama dioda laserowa jest miejscem, w którym następuje faktyczna konwersja. W większości nowoczesnych transiwerów znajdziesz jeden z trzech typów laserów, w zależności od zastosowania. Lasery VCSEL (pionowe-lasery emitujące powierzchnię wnęki-) działają przy długości fali 850 nm i są używane na krótkich dystansach poniżej 300 metrów, zwykle w centrach danych. W przypadku średnich zasięgów do 40 km lasery Fabry-Perot (FP) zapewniają ekonomiczne rozwiązania. Lasery DFB (Distributed Feedback) działające przy długości fali 1310 nm lub 1550 nm zapewniają czystość widmową niezbędną do-transmisji na duże odległości przekraczające 40 km.

Technika modulacji różni się w zależności od wymagań dotyczących prędkości i odległości. Modulacja bezpośrednia, w której sygnał danych bezpośrednio zmienia prąd wtrysku lasera, działa dobrze przy prędkościach do 25 Gb/s i odległościach poniżej 10 km. Intensywność światła lasera zmienia się w odpowiedzi na zmiany prądu, tworząc impulsy optyczne, które kodują dane. W przypadku wyższych prędkości lub większych odległości konieczna jest modulacja zewnętrzna. - laser działa w sposób ciągły, podczas gdy oddzielny modulator-elektroabsorpcji (EAM) lub modulator Macha-Zehndera manipuluje światłem po emisji, unikając ćwierkania częstotliwości, które pogarsza-sygnały na duże odległości.

Konwersja optycznej-na-elektryczną (odbiór)

Po stronie odbiorczej przychodzące impulsy świetlne z kabla światłowodowego wchodzą do ROSA transceivera i uderzają w fotodetektor. Zwykle jest to fotodioda PIN do zastosowań standardowych lub fotodioda lawinowa (APD) do zastosowań wymagających wyższej czułości, np.-łączy długodystansowych, w których sygnał optyczny jest słabszy.

Fotodetektor wykorzystuje efekt fotoelektryczny: kiedy fotony uderzają w złącze półprzewodnika, uwalniają elektrony, tworząc prąd proporcjonalny do natężenia światła. Oto coś, co zaskakuje wiele osób: - fotodioda nie wykrywa samej częstotliwości światła (która wynosi około 193 THz dla długości fali 1550 nm). Zamiast tego reaguje na zmiany natężenia światła spowodowane modulacją. Jeśli poświecisz na niego stałą wiązkę światła o długości 1550 nm, otrzymasz stały prąd stały. Kiedy ta kontrolka miga i gaśnie przy częstotliwości 10 GHz w celu zakodowania danych, otrzymujesz sygnał elektryczny o częstotliwości 10 GHz.

Prąd elektryczny generowany przez fotodiodę jest wyjątkowo słaby, często mierzony w mikroamperach. Wzmacniacz transimpedancyjny (TIA) natychmiast przekształca ten prąd w sygnał napięciowy i wzmacnia go. Po TIA dodatkowe obwody przywracają zegar w celu wyodrębnienia informacji o taktowaniu i obwodów decyzyjnych w celu ustalenia, czy każdy bit jest jedynką, czy zerem, regenerując czyste sygnały cyfrowe dla sprzętu głównego.



Architektura wewnętrzna i komponenty



Otwarcie modułu nadawczo-odbiorczego AOI ujawnia zaskakująco gęsty układ komponentów optycznych i elektronicznych, wszystkie pracujące w ścisłych tolerancjach.

Szczegółowa struktura TOSA

Podzespół optyczny-nadajnika zawiera coś więcej niż tylko laser. Temperatura znacząco wpływa na wydajność lasera. - moc wyjściowa może różnić się o 50% lub więcej w zakresie roboczym 70 stopni. Aby temu zaradzić, TOSA zawiera termistor do monitorowania temperatury i często chłodnicę termoelektryczną (TEC) w modułach-o wysokiej wydajności. Współpracują one z obwodami automatycznej kontroli mocy (APC), które regulują prąd napędu, aby utrzymać stałą moc wyjściową optyczną.

Fotodioda monitorująca znajduje się za laserem i przechwytuje niewielką część emitowanego światła przez tylną ściankę. To sprzężenie zwrotne pozwala obwodowi APC kompensować starzenie się lasera i dryf temperatury w czasie rzeczywistym-. Bez tego monitorowania moc wyjściowa może znacznie się pogorszyć w okresie eksploatacji modułu.

W wielu konstrukcjach pojawiają się izolatory optyczne, które mają zapobiegać-odbiciom wstecznym przed ponownym-przedostawaniem się do wnęki lasera, co mogłoby powodować niestabilność i szum. Światło lasera jest wprowadzane do światłowodu za pomocą-precyzyjnie ustawionych soczewek lub bezpośredniego połączenia-doczołowego, w zależności od konstrukcji. Każdy ułamek decybeli utraty sprzężenia ma znaczenie, gdy próbujesz wysłać sygnał na odległość 80 km lub większą.

Podział komponentów ROSA

Strona odbiorcza stoi przed różnymi wyzwaniami. Fotodioda musi przekształcać wyjątkowo słabe sygnały optyczne - czasami zaledwie kilka mikrowatów - na użyteczne sygnały elektryczne, zachowując jednocześnie niski poziom szumów. Interfejs optyczny wykorzystuje złącze LC (najczęściej) lub inne standardowe typy złączy do odbioru światłowodu.

Obudowa chroni wrażliwą elektronikę przed zakłóceniami elektromagnetycznymi, zapewniając jednocześnie zarządzanie ciepłem. W przeciwieństwie do TOSA, ROSA zazwyczaj nie wymaga aktywnego chłodzenia, ale konstrukcja termiczna nadal ma znaczenie, ponieważ prąd ciemny fotodiody (niepożądany prąd, gdy nie ma światła) wzrasta wraz z temperaturą, podnosząc poziom szumów i zmniejszając czułość.

W niektórych konstrukcjach transceiverów, szczególnie w modułach dwukierunkowych (BiDi), filtr multipleksowania z podziałem długości fali (WDM) dzieli ścieżkę optyczną. Dzięki temu to samo światłowód może przenosić zarówno transmitowane, jak i odbierane sygnały o różnych długościach fali, -, zazwyczaj 1310 nm w jednym kierunku i 1490 nm lub 1550 nm w drugim.

Warstwa sterowania elektronicznego

Oprócz elementów optycznych, każdy transceiver AOI zawiera zespół płytki drukowanej (PCBA), na którym znajdują się układy interfejsu elektrycznego, regulatory napięcia i funkcje diagnostyki cyfrowej. Nowoczesne transceivery implementują cyfrowe monitorowanie diagnostyczne (DDM) zgodnie ze standardem SFF-8472, zapewniając telemetrię w czasie rzeczywistym-za pośrednictwem dwuprzewodowego interfejsu I2C.

Administratorzy sieci mogą sprawdzać temperaturę, napięcie zasilania, prąd polaryzacji lasera, transmitowaną moc optyczną i odbieraną moc optyczną bez specjalistycznego sprzętu testowego. Ta funkcja odmieniła rozwiązywanie problemów z siecią, - pozwala zidentyfikować uszkodzony laser lub zabrudzone złącze, zanim spowoduje to awarię.





Modulacja i kodowanie sygnału



Sposób, w jaki dane są kodowane w impulsach świetlnych, znacznie ewoluował wraz ze wzrostem wymagań dotyczących prędkości.

Modulacja nie-powrotu-do-zera (NRZ).

Tradycyjne transiwery o szybkości do 100 Gb/s wykorzystują głównie kluczowanie NRZ-OOK (włączanie-wyłączanie). Laser jest albo włączony (co reprezentuje cyfrę 1), albo jest wyłączony (co oznacza 0), bez powrotu do poziomu neutralnego pomiędzy bitami. Jest to proste i skuteczne, ale w miarę jak prędkości zbliżają się do 100 Gb/s na jednej długości fali, wymagania dotyczące przepustowości elektrycznej i optycznej stają się coraz trudniejsze.

Współczynnik ekstynkcji mierzy, jak całkowicie laser wyłącza się podczas bitów zerowych w porównaniu z mocą w stanie-włączenia. Współczynnik ekstynkcji 100:1 (20 dB) oznacza, że ​​laser emituje 1% swojej mocy szczytowej, gdy jest wyłączony. Lepsze współczynniki ekstynkcji poprawiają jakość sygnału, ale wymagają bardziej wyrafinowanej konstrukcji sterownika lasera.

PAM4 i zaawansowana modulacja

Przy prędkościach 200 Gb/s i wyższych w branży przyjęto PAM4 (modulacja amplitudy impulsu o 4-poziomach). Zamiast dwóch poziomów intensywności reprezentujących jeden bit, PAM4 wykorzystuje cztery poziomy reprezentujące dwa bity na symbol. Podwaja to szybkość transmisji danych bez podwajania wymaganej przepustowości, chociaż zmienia stosunek sygnału-do-szumu – każdy poziom jest bliżej siebie, co utrudnia wykrywanie.

Spójne transceivery optyczne stosowane w-sieciach długodystansowych wykorzystują jeszcze bardziej wyrafinowane schematy. Modulują zarówno amplitudę, jak i fazę światła za pomocą QPSK (kwadraturowe kluczowanie z przesunięciem fazy) lub QAM wyższego rzędu (kwadraturowa modulacja amplitudy). Systemy te wymagają wyspecjalizowanych, koherentnych odbiorników z lokalnymi laserami oscylacyjnymi i złożonym cyfrowym przetwarzaniem sygnału, ale mogą osiągnąć prędkość 400 Gb/s lub większą na jednej długości fali.



Wybór długości fali i kompatybilność światłowodów



Różne długości fal służą różnym celom w komunikacji optycznej, w związku z czym konstrukcja transiwera jest odpowiednio zróżnicowana.

Systemy światłowodowe wielomodowe (850nm)

Aplikacje-o krótkim zasięgu w obrębie jednego budynku lub kampusu centrum danych zazwyczaj wykorzystują światłowód wielomodowy z nadajnikami VCSEL 850 nm. Światłowód wielomodowy ma większy rdzeń (50 lub 62,5 mikrona), który umożliwia jednoczesną propagację wielu ścieżek światła lub „modów”. Ułatwia to łączenie i zmniejsza koszty, ale dyspersja modowa ogranicza odległość, jaką - różne tryby pokonują z nieco różnymi prędkościami, powodując rozprzestrzenianie się impulsów. Światłowód OM3 obsługuje prędkość 10 Gb/s do 300 metrów, podczas gdy OM4 rozszerza tę odległość do 400 metrów, a OM5 dodatkowo optymalizuje transmisję równoległą.

Systemy światłowodowe jednomodowe- (1310 nm i 1550 nm)

Transmisja-na duże odległości wymaga światłowodu jednomodowego-ze znacznie mniejszym rdzeniem (9 mikronów), który ogranicza światło do jednego trybu propagacji. Eliminuje to dyspersję modową, pozwalając na znacznie większe odległości. Długość fali 1310 nm mieści się w oknie o niskiej-dyspersyjności standardowego światłowodu jednomodowego, podczas gdy długość fali 1550 nm obejmuje okno o najniższym tłumieniu (około 0,2 dB/km w porównaniu z 0,35 dB/km przy 1310 nm).

W przypadku rozpiętości powyżej 80 km konieczna jest kompensacja dyspersji nawet przy 1550 nm. Zaawansowane konstrukcje transceiverów wykorzystują zewnętrzną modulację, a czasami przestrajalne lasery, aby precyzyjnie kontrolować widmo optyczne.

Precyzja długości fali DWDM

Transceivery DWDM (Dense Wavelength Division Multiplexing) generują światło o ściśle określonych długościach fal zdefiniowanych przez siatkę ITU-T, zazwyczaj oddalonych od siebie o 50 GHz lub 100 GHz (co odpowiada odstępowi około 0,4 nm lub 0,8 nm w pobliżu 1550 nm). Sam laser DFB nie jest wystarczająco stabilny dla DWDM. - Te transceivery zapewniają kontrolę temperatury z dokładnością do ±0,1 stopnia lub lepszą, utrzymując dokładność długości fali z dokładnością do ±0,02 nm w całym zakresie temperatur roboczych.



Czynniki kształtu i ewolucja



Fizyczne opakowanie transiwerów ewoluowało, aby dostosować się do wyższych prędkości przy zachowaniu lub zmniejszeniu rozmiaru.

SFP i SFP+ (do 16 Gb/s)

Standard Small Form-Factor Pluggable (SFP) pojawił się na początku XXI wieku i oferuje kompaktową konstrukcję-z możliwością wymiany podczas pracy, mniej więcej o połowę mniejszą niż wcześniejsze moduły GBIC. SFP obsługuje 1 Gb/s, natomiast SFP+ rozszerzył interfejs elektryczny do obsługi 10 Gb/s. Moduły te mają wymiary 13,4 mm × 8,5 mm × 56 mm i są na tyle małe, że przełączniki mogą pomieścić 48 portów w pojedynczej szafie.

QSFP28 i QSFP-DD (100–400 Gb/s)

Format Quad SFP (QSFP) łączy cztery kanały w jeden moduł. QSFP28 wykorzystuje cztery linie 25 Gb/s (często z NRZ), aby osiągnąć łącznie 100 Gb/s. QSFP-DD (Double Density) podwaja tę wartość w przypadku ośmiu linii, osiągając 400 Gb/s przy sygnalizacji PAM4 przy 50 Gb/s na linię. Konstrukcja DD zachowuje tę samą szerokość co QSFP28, ale wykorzystuje wyższe złącze z dodatkowymi stykami elektrycznymi.

OSFP i przyszłe formaty

W miarę jak branża zmierza w kierunku prędkości 800 Gb/s i 1,6 Tb/s, format Octal SFP (OSFP) zapewnia osiem ścieżek z lepszą konstrukcją termiczną niż QSFP-DD, co jest krytyczne, gdy moduły rozpraszają 12–15 watów. Niektórzy dostawcy opracowali QSFP112 dla 400 Gb/s na czterech liniach 100 Gb/s, chociaż standaryzacja formatu pozostaje kontrowersyjna przy tych prędkościach.

Każdy współczynnik kształtu definiuje nie tylko wymiary fizyczne, ale także specyfikacje elektryczne, ograniczenia termiczne i protokoły interfejsu zarządzania, zapewniając interoperacyjność różnych dostawców.



Budżety mocy i projektowanie łączy



Pomyślne wdrożenie transceiverów AOI wymaga zrozumienia budżetów mocy - oraz arytmetyki wzmocnień i strat sygnału w łączu.

Moc wyjściowa transceivera waha się zazwyczaj od -2 dBm (0,63 mW) w przypadku modułów-o krótkim zasięgu do +4 dBm (2,5 mW) w przypadku-konstrukcji o większym zasięgu. Czułość odbiornika może wynosić -14 dBm dla zastosowań ER 10 Gb/s lub -25 dBm dla bardzo czułych odbiorników dalekiego zasięgu. Różnica pomiędzy tymi wartościami to Twój budżet mocy.

Tłumienie światłowodu pochłania większość tego budżetu - 0.3 dB/km przy 1310 nm lub 0,2 dB/km przy 1550 nm w przypadku standardowego światłowodu jedno-modowego. Straty na złączach dodają 0,3–0,5 dB na każde, straty na złączach wynoszą 0,05–0,1 dB i należy uwzględnić margines systemu 3–6 dB na starzenie się, naprawy spawów i nieoczekiwane straty.

Dla łącza o długości 40 km przy 1310 nm: strata światłowodu 0,3 dB/km × 40 km=12 dB plus cztery złącza (2 dB), jedno złącze-w połowie rozpiętości (0,1 dB) i margines 3 dB=17.1 dB całkowitej utraty ścieżki. Jeśli Twój nadajnik emituje 0 dBm, a odbiornik potrzebuje -18 dBm, masz dostępny budżet 18 dB – ledwo wystarczający.

Ta arytmetyka wyjaśnia, dlaczego systemy-długiego zasięgu wykorzystują nadajniki o długości fali 1550 nm (niższe tłumienie) i-o dużej mocy, często ze wzmacniaczami optycznymi na odległości przekraczające 80 km.



Pojawiające się technologie i przyszłe kierunki



Branża transceiverów AOI kontynuuje szybką ewolucję napędzaną potrzebami hiperskalowych centrów danych i rozwojem telekomunikacji.

Integracja fotoniki krzemowej obiecuje obniżyć koszty produkcji poprzez wykorzystanie infrastruktury fabryki półprzewodników. Zamiast dyskretnych zespołów TOSA i ROSA, krzemowe transceivery fotoniczne integrują źródła laserowe, modulatory i detektory w chipach krzemowych, chociaż materiały półprzewodnikowe III-V w dalszym ciągu zapewniają najlepszą wydajność lasera, co wymaga hybrydowego podejścia do integracji.

Wspólna-optyka (CPO) przenosi transceivery z płyty czołowej bezpośrednio na krzemowe obudowy przełączników, redukując zużycie energii i opóźnienia, a jednocześnie radykalnie zwiększając gęstość portów przełącznika. Wczesne demonstracje CPO pozwalają uzyskać prędkość 51,2 Tb/s na przełącznik ASIC dzięki wyeliminowaniu ograniczeń mocy elektrycznej i odległości SerDes.

Wtykowa optyka z napędem liniowym- (LPO) upraszcza interfejs elektryczny, usuwając obwody resynchronizujące i przekazując sygnały bezpośrednio między hostem a optyką za pomocą przetworników liniowych. Zmniejsza to zużycie energii o 40-50% w porównaniu do modułów o zmienionym czasie działania, chociaż wymaga wyższej jakości projektów PCB i narzuca ograniczenia zasięgu.

Lasery z kropkami kwantowymi zapewniają działanie niewrażliwe na temperaturę-bez chłodnic termoelektrycznych, co zmniejsza moc modułu i koszty. Wczesne wersje wykazują stabilną pracę w zakresie od -40 stopni do +95 stopnia przy minimalnym przesunięciu długości fali.



Często zadawane pytania



Jaka jest różnica pomiędzy transceiverami AOI i innymi markami?

AOI (Applied Optoelectronics Inc.) produkuje transceivery i komponenty optyczne, ale podstawowe zasady działania są identyczne u wszystkich dostawców. Fizyczny mechanizm konwersji fotoelektrycznej nie zmienia się w zależności od producenta. Marki różnią się jakością produkcji, specyfikacjami zakresu temperatur, wydajnością energetyczną i wskaźnikami niezawodności. Umowy dotyczące wielu-źródeł (MSA) zapewniają, że zgodne transceivery różnych dostawców działają zamiennie w tym samym gnieździe sprzętowym.

Czy widzisz światło pochodzące z transceivera światłowodowego?

Nie, - większość urządzeń nadawczo-odbiorczych działa w zakresie fal podczerwonych (850 nm, 1310 nm lub 1550 nm) niewidocznych dla ludzkich oczu. Nawet światło VCSEL o długości fali 850 nm wydaje się w najlepszym razie słabo czerwone. Nigdy nie patrz bezpośrednio na aktywny port światłowodu lub transceivera; chociaż poziomy mocy są niskie (zwykle 1-3 miliwatów), wiązka jest wysoce skolimowana i skupiona, co może spowodować trwałe uszkodzenie siatkówki. Z tego powodu istnieją przepisy bezpieczeństwa dotyczące lasera klasy 1M.

Dlaczego niektóre transiwery mają dwa włókna, a inne jedno?

Tradycyjne transiwery korzystają z dwóch włókien -, jednego do nadawania, drugiego do odbioru, - pracujących na tej samej długości fali w przeciwnych kierunkach. Transceivery dwukierunkowe (BiDi) wykorzystują pojedyncze włókno z filtrem WDM, który oddziela dwie różne długości fal: jedną dla sygnału wychodzącego, drugą dla sygnału wychodzącego. Konstrukcje BiDi oszczędzają światłowód, ale kosztują nieco więcej ze względu na komponenty WDM. Systemy CWDM i DWDM multipleksują wiele długości fal na jedną parę włókien za pomocą zewnętrznych multiplekserów.

Jak długo zwykle wytrzymują transceivery optyczne?

Degradacja lasera jest głównym czynnikiem ograniczającym żywotność. Większość transceiverów określa średni czas między awariami (MTBF) od 100 000 do 200 000 godzin przy temperaturze roboczej 25 stopni. W praktyce moduły często działają 5-10 lat przed awarią, a wyższe temperatury przyspieszają starzenie. Obwody automatycznej kontroli mocy kompensują stopniową degradację lasera poprzez zwiększenie prądu napędu, ale ostatecznie osiągają maksymalny prąd i nie są w stanie dłużej utrzymać określonej mocy wyjściowej. Właściwe chłodzenie znacznie wydłuża żywotność transiwera.



Kluczowe specyfikacje techniczne do zrozumienia



Przy wyborze transceiverów kilka specyfikacji ma bezpośredni wpływ na wydajność:

Specyfikacja nadajnika:Moc wyjściowa (dBm), szerokość widma (nm), współczynnik ekstynkcji (dB) i współczynnik tłumienia trybu bocznego (dB w przypadku laserów DFB) określają jakość i zasięg sygnału. Tolerancja środkowej długości fali staje się krytyczna w zastosowaniach DWDM.

Specyfikacja odbiornika:Czułość (dBm) określa minimalną moc optyczną potrzebną dla określonego bitowego współczynnika błędów (zwykle 10^-12). Moc nasycenia wskazuje maksymalną moc wejściową przed uszkodzeniem lub nadmiernymi zniekształceniami. Specyfikacja strat optycznych ma znaczenie dla zapobiegania odbiciom destabilizującym lasery.

Interfejs elektryczny:Impedancja różnicowa (zwykle 100 omów), wahania napięcia wyjściowego i specyfikacje jittera muszą odpowiadać wymaganiom sprzętu hosta. SFP wykorzystuje sygnalizację LVPECL, QSFP28 wykorzystuje NRZ przy 25,78 Gb/s, podczas gdy QSFP-DD zazwyczaj implementuje PAM4 przy 53,125 Gb/s.

Oceny środowiskowe:Temperatura komercyjna (0 stopni do 70 stopni), rozszerzona temperatura (-5 stopni do 85 stopni) i temperatura przemysłowa (-40 stopni do 85 stopni) wskazują, jakie zarządzanie ciepłem wymaga moduł. Straty mocy w watach wpływają na wymagania dotyczące chłodzenia — moduły QSFP-DD mogą przekraczać 12 W.

Diagnostyka cyfrowa:Progi alarmowe i ostrzegawcze dotyczące temperatury, napięcia, prądu polaryzacji, mocy TX i mocy RX umożliwiają proaktywne monitorowanie. Specyfikacje dokładności (zwykle ±3 dB dla mocy optycznej) mają znaczenie przy rozwiązywaniu problemów z łączami krańcowymi.

Zrozumienie tych parametrów pozwala na świadomy wybór transiwera i skuteczne rozwiązywanie problemów w przypadku słabszej wydajności łącza lub jego awarii.
