Moduły optyczne SFP obsługują ruch i wytrzymują duże obciążenia



Moduły optyczne SFP obsługują ruch poprzez-szerokopasmową transmisję danych, systemy zarządzania temperaturą i technologię Forward Error Correction. Te kompaktowe transceivery konwertują sygnały elektryczne na sygnały optyczne z szybkością od 1 Gb/s do 800 Gb/s, a ich nowoczesne warianty, takie jak moduły SFP28 i QSFP, zostały zaprojektowane specjalnie z myślą o środowiskach{{5}intensywnie przetwarzających dane, gdzie niezbędna jest niezawodna wydajność przy dużych obciążeniach.





Zrozumienie przepustowości modułu SFP



Możliwości obsługi ruchu modułów SFP wynikają z ich podstawowej architektury i technologii transmisji. Zrozumienie, w jaki sposób moduły optyczne SFP obsługują ruch, wymaga zbadania zarówno specyfikacji sprzętu, jak i charakterystyki operacyjnej. Standardowe moduły SFP transmitują z szybkością 1 Gb/s w zastosowaniach Gigabit Ethernet, natomiast moduły SFP+ zwiększają przepustowość do 10 Gb/s. Nowszy standard SFP28 zapewnia prędkość 25 Gb/s na linię, a warianty QSFP mogą osiągnąć prędkość od 100 Gb/s do 400 Gb/s przy wykorzystaniu wielu równoległych ścieżek.

Te szybkości transmisji danych określają, ile ruchu sieciowego moduł może przetwarzać jednocześnie. Moduł 10G SFP+ obsługujący 10 gigabitów na sekundę może teoretycznie przetwarzać około 1,25 gigabajta danych na sekundę. Ta pojemność skaluje się liniowo w przypadku wariantów o wyższej-szybkości, dzięki czemu nadają się one do połączeń szkieletowych, agregacji w centrach danych i sieci korporacyjnych-o dużym natężeniu ruchu.

Warstwa fizyczna działa poprzez diody laserowe, które przekształcają impulsy elektryczne w sygnały świetlne przesyłane kablami światłowodowymi. Warianty włókien wielomodowych wykorzystujące fale o długości 850 nm zazwyczaj obsługują krótsze odległości do 550 metrów, natomiast wersje jednomodowe- działające przy długościach fal 1310 nm lub 1550 nm zapewniają zasięg do 10 kilometrów lub więcej. Ta różnorodność długości fal umożliwia architektom sieci dopasowanie specyfikacji modułów do określonych wymagań dotyczących odległości i ruchu.



Zarządzanie temperaturą pod ciągłym obciążeniem



Wytwarzanie ciepła wzrasta proporcjonalnie do szybkości transmisji danych i gęstości portów. Moduł 1G SFP rozprasza około 1 wata mocy, podczas gdy moduł 10G SFP+ generuje 1,5 wata. Przejście na 25G SFP28 jeszcze bardziej zwiększa zużycie energii, a gęste wdrożenia z połączonymi klatkami mogą skoncentrować znaczną energię cieplną na małych przestrzeniach.

Moduły SFP klasy-komercyjnej działają w zakresie temperatur od 0 stopni do 70 stopni, natomiast warianty klasy przemysłowej- rozszerzają ten zakres do -40 stopni do 85 stopni. Gdy moduły optyczne SFP obsługują ruch w sposób ciągły pod dużym obciążeniem, ciągła praca utrzymuje diody laserowe i obwody sterownika w podwyższonych temperaturach, co może obniżyć wydajność i skrócić żywotność komponentów, jeśli nie są właściwie zarządzane.

Efektywne zarządzanie temperaturą obejmuje kilka strategii. Radiatory o zoptymalizowanej konstrukcji żeberek tworzą turbulentny przepływ powietrza, który poprawia przewodność cieplną. W przypadku konfiguracji SFP z zespołami, radiatory typu „plecakowego”, wystające poza górną powierzchnię modułu, okazują się bardziej skuteczne niż tradycyjne, płaskie konstrukcje. Strategiczna perforacja w korpusach klatek umożliwia wentylację przy jednoczesnym zachowaniu ekranowania przed zakłóceniami elektromagnetycznymi.

Aktywne rozwiązania chłodzące stają się konieczne w przypadku instalacji-o dużej gęstości z modułami rozpraszającymi powyżej 1,5 wata każdy. Wdrożenia w centrach danych często obejmują układy-korytarzy gorących/zimnych-, w których chłodne powietrze przepływa przez szafy ze sprzętem w jednym kierunku, a podgrzane spaliny wychodzą przez wyznaczone gorące przejścia. To podejście do kwestii ochrony środowiska uzupełnia rozwiązania termiczne-na poziomie modułu.

Cyfrowy monitoring optyczny zapewnia-dane o temperaturze w czasie rzeczywistym z czujników wbudowanych w moduły SFP. Administratorzy sieci mogą śledzić trendy temperatury wraz z poziomem ruchu, aby zidentyfikować obciążenia termiczne, zanim spowodują awarie. Stały wzrost temperatury o 5-7 stopni powyżej wartości bazowej w ciągu tygodni lub miesięcy wskazuje na spadek wydajności rozpraszania ciepła i sygnalizuje potencjalną potrzebę wymiany.



Skalowanie przepustowości dla scenariuszy o dużym natężeniu ruchu



Nowoczesne sieci wdrażają moduły SFP strategicznie na różnych poziomach ruchu. Połączenia brzegowe z poszczególnymi serwerami mogą wykorzystywać moduły 1G lub 10G SFP+, natomiast warstwy agregacyjne wykorzystują transceivery 25G SFP28 lub 40G QSFP+ w celu konsolidacji ruchu z wielu źródeł. Podstawowe łącza szkieletowe wykorzystują moduły 100G QSFP28 lub 400G QSFP-DD do obsługi zgromadzonych przepływów danych.

To hierarchiczne podejście zapobiega wąskim gardłom, zapewniając każdemu segmentowi sieci odpowiednią rezerwę przepustowości. Typowe centrum danych może łączyć poszczególne serwery z modułami 10G SFP+ zapewniającymi dwukierunkową przepustowość 10 Gb/s. Serwery te łączą się z-najlepszymi-przełącznikami w szafie za pomocą łączy nadrzędnych 25G SFP28, które następnie łączą się w połączenia kręgosłupa 100G QSFP28.

Przerywanie ruchu stanowi częste wyzwanie, gdy chwilowe skoki przekraczają średnie wykorzystanie przepustowości. Sposób, w jaki moduły optyczne SFP radzą sobie z impulsami ruchu, zależy od pamięci buforowej w podłączonych przełącznikach i routerach, a nie od samego transceivera. Rolą modułu jest utrzymanie stałej szybkości transmisji bez utraty pakietów w tych okresach.

Agregacja łączy łączy wiele portów SFP w celu zwiększenia efektywnej przepustowości i zapewnienia redundancji. Można połączyć dwa połączenia 10G SFP+, tworząc logiczne łącze o przepustowości 20 Gb/s z automatycznym przełączaniem awaryjnym w przypadku awarii jednego połączenia fizycznego. Takie podejście zapewnia opłacalne-skalowanie wydajności w sieciach, które nie są gotowe na aktualizację do wyższych-standardów modułów szybkości.



Korekcja błędów w przód i integralność sygnału



Technologia forward error Correction staje się niezbędna do utrzymania integralności danych w-warunkach dużego ruchu, zwłaszcza przy prędkościach 25 Gb/s i wyższych. Ponieważ moduły optyczne SFP obsługują ruch z większą szybkością, FEC dodaje nadmiarowe bity parzystości do przesyłanych strumieni danych, umożliwiając urządzeniom odbiorczym wykrywanie i korygowanie błędów transmisji bez żądania retransmisji.

Algorytm Reeda-Solomona FEC, powszechnie implementowany jako RS(528,514) lub RS(544,514), dołącza kody korekcji błędów do bloków danych. Ta redundancja umożliwia odzyskanie wielu błędów bitowych w każdym słowie kodowym. W przypadku modułów 100G i 400G korzystających z modulacji PAM4, FEC jest obowiązkowy, ponieważ gęstszy format sygnalizacji z natury niesie ze sobą większe prawdopodobieństwo błędu.

Wskaźniki błędów-bitowych FEC mogą sięgać zakresu od 10⁻³ do 10⁻⁴ w przypadku obciążonych łączy, w których występuje szum, tłumienie lub dyspersja chromatyczna. Przetwarzanie FEC zmniejsza liczbę błędów bitowych post{{4}FEC do 10⁻¹² lub więcej, spełniając standardy IEEE Ethernet w zakresie niezawodnej transmisji. Ta korekcja błędów odbywa się w sposób przejrzysty z szybkością linii, bez zmniejszania efektywnej przepustowości z punktu widzenia użytkownika.

Konfiguracja FEC musi być zgodna na obu końcach łącza optycznego. Niedopasowane typy FEC uniemożliwiają ustanowienie łącza lub powodują sporadyczne problemy z łącznością. Nowoczesne przełączniki-automatycznie negocjują ustawienia FEC podczas inicjalizacji łącza, ale ręczna konfiguracja może być konieczna w przypadku niektórych kombinacji modułów lub scenariuszy współdziałania różnych-dostawców.

Kara za opóźnienie wynikająca z kodowania i dekodowania FEC wynosi zazwyczaj od 100 do 200 nanosekund w przypadku implementacji RS-FEC. Aplikacje do handlu-o wysokiej{4}}częstotliwości lub o bardzo-niskim-opóźnieniu mogą wyłączyć FEC na bardzo krótkich łączach-o wysokiej jakości, aby wyeliminować to opóźnienie, usuwa to jednak marginesy bezpieczeństwa korekcji błędów.



Wydajność przy przeciążeniu sieci



Moduły SFP utrzymują stałą wydajność warstwy fizycznej niezależnie od-przeciążenia sieci wyższego poziomu. Transceiver działa z szybkością łącza stacjonarnego określoną na podstawie specyfikacji szybkości.-Łącznik 10G SFP+ zawsze transmituje z szybkością 10,3125 Gb/s, łącznie z kodowaniem narzutowym, niezależnie od tego, czy podłączony przełącznik przekazuje jeden pakiet na sekundę, czy działa z pełną wydajnością.

Zarządzanie przeciążeniami odbywa się w buforach przełącznika i routera, a nie w samym module optycznym. Kiedy ruch przychodzący przekracza przepustowość łącza wychodzącego, sprzęt sieciowy umieszcza pakiety w kolejce w pamięci. Kolejkowanie priorytetowe pozwala ruchowi krytycznemu ominąć dane-najlepszego wysiłku w okresach przeciążenia, zapewniając, że aplikacje wrażliwe-na opóźnienia utrzymują akceptowalną wydajność.

Protokoły kontroli przepływu, takie jak ramki IEEE 802.3x PAUSE, mogą sygnalizować urządzeniom wysyłającym sygnał, aby tymczasowo wstrzymały transmisję, gdy bufory odbiornika zbliżają się do pojemności. Zapobiega to utracie pakietów, ale nie zmienia szybkości transmisji modułu SFP.-Transceiver nadal działa z szybkością linii, wysyłając ramki PAUSE lub sekwencje IDLE, gdy w kolejce nie ma żadnych danych.

Implementacje jakości usług klasyfikują ruch na wiele poziomów priorytetów. Sprzęt sieciowy może mapować ruch-o wysokim priorytecie do dedykowanych kolejek z gwarantowaną rezerwacją przepustowości. Moduł SFP przesyła dowolne pakiety prezentowane przez przełącznik, a logika QoS określa kolejność pakietów i czas w buforach programowych lub sprzętowych.





Czynniki niezawodności w środowiskach produkcyjnych



Średni czas między awariami w przypadku komercyjnych modułów SFP wynosi zazwyczaj od 300 000 do 500 000 godzin w warunkach laboratoryjnych. Wdrożenia-w świecie rzeczywistym mają praktyczną trwałość od 5 do 7 lat w-centrach danych z kontrolowaną klimatyzacją lub od 3 do 5 lat w mniej kontrolowanych lokalizacjach brzegowych. Ekstremalne temperatury, praktyki obsługi i zanieczyszczenie włókien znacząco wpływają na trwałość.

Podstawowym mechanizmem awarii jest degradacja diody laserowej. Optyczna moc wyjściowa stopniowo maleje w ciągu tysięcy godzin pracy, szczególnie gdy moduły pracują w pobliżu maksymalnej temperatury znamionowej. Prąd polaryzacji TX wzrasta, aby skompensować spadającą wydajność lasera. Dane z cyfrowego monitoringu optycznego pokazujące rosnące odchylenie TX wraz ze stabilną mocą wyjściową wskazują, że starzejące się komponenty zbliżają się do końca żywotności.

Czystość złącza światłowodowego bezpośrednio wpływa na jakość sygnału i obciążenie modułu. Cząsteczki kurzu lub pozostałości oleju na tulejkach złączy powodują straty optyczne i tłumienie wtrąceniowe, zmuszając lasery do pracy z wyższymi poziomami mocy, aby utrzymać budżet łącza. Regularne kontrole za pomocą mikroskopów światłowodowych i czyszczenie odpowiednimi narzędziami zapobiegają awariom związanym z zanieczyszczeniem-.

Możliwość wymiany-na gorąco umożliwia wymianę modułu SFP bez wyłączania sprzętu sieciowego. Ta funkcja umożliwia proaktywną konserwację w oparciu o dane z monitorowania, zamiast czekać na całkowite awarie. Organizacje utrzymujące zapasowe moduły mogą szybko przywrócić nadmiarowe łącza lub wymienić moduły wykazujące obniżone wskaźniki wydajności.

Testy interoperacyjności zapewniają niezawodne działanie sprzętu pochodzącego od różnych dostawców. Standardy Multi-Source Agreement definiują interfejsy mechaniczne, elektryczne i optyczne, aby zagwarantować kompatybilność. Jednak niektórzy dostawcy wdrażają zastrzeżone kodowanie EEPROM, które ogranicza-moduły innych firm, chyba że zostały specjalnie zaprogramowane przy użyciu kodów dostawcy.



Zaawansowane funkcje dla sieci korporacyjnych



Cyfrowy monitoring optyczny ujawnia krytyczne parametry operacyjne, w tym temperaturę, prąd polaryzacji lasera, moc nadawania, moc odbioru i napięcie zasilania. Metryki te umożliwiają proaktywne strategie monitorowania, w których analiza trendów identyfikuje degradujące się moduły, zanim spowodują przestoje.

Odbieranie pomiarów mocy pomaga diagnozować problemy ze ścieżką światłowodową. Nagły spadek mocy RX wskazuje na nowe źródła strat, takie jak uszkodzone kable krosowe, brudne złącza lub zagięcia światłowodu przekraczające minimalne promienie. Stopniowy spadek mocy RX na przestrzeni tygodni sugeruje rosnące zanieczyszczenie złącza lub degradację włókna.

Stabilność mocy transmisji wskazuje na stan lasera i wydajność obwodu sterownika. Moc TX powinna pozostać stała w granicach ±1 dB przy różnym obciążeniu ruchem i rozsądnych zakresach temperatur. Wahania mocy TX sugerują obciążenie podzespołów, niewystarczające chłodzenie lub niestabilność zasilania elektrycznego.

Rozszerzenia-specyficzne dla dostawcy umowy SFP Multi-źródłowej zapewniają lepszą diagnostykę w przypadku niektórych rodzin modułów. Mogą one obejmować rejestrowanie danych historycznych, szczegółowe progi alarmowe lub zaawansowane statystyki FEC pokazujące współczynniki błędów bitowych przed-korektą i po-korekcji.



Multipleksowanie z podziałem długości fali w celu zwiększenia pojemności



Technologia zwielokrotniania z podziałem zgrubnej długości fali umożliwia wielu modułom SFP współdzielenie tej samej pary włókien poprzez transmisję na różnych długościach fal optycznych. Systemy CWDM zazwyczaj wykorzystują od 8 do 18 kanałów o długości fali oddalonych od siebie o 20 nm w widmie od 1270 nm do 1610 nm. Każdy kanał może przenosić niezależne strumienie ruchu 1G, 10G lub 25G.

Multipleksowanie z gęstym podziałem długości fali wykorzystuje węższe odstępy długości fal, zwykle 0,8 nm lub 0,4 nm, umożliwiając od 40 do 96 kanałów na pojedynczym włóknie. Moduły DWDM SFP działają w częstotliwościach sieci ITU-T i wymagają laserów-stabilizowanych temperaturowo, aby utrzymać precyzyjne długości fal. Technologia ta obsługuje przede wszystkim-długie sieci metropolitalne i sieci szkieletowe, w których infrastruktura światłowodowa jest ograniczona lub droga.

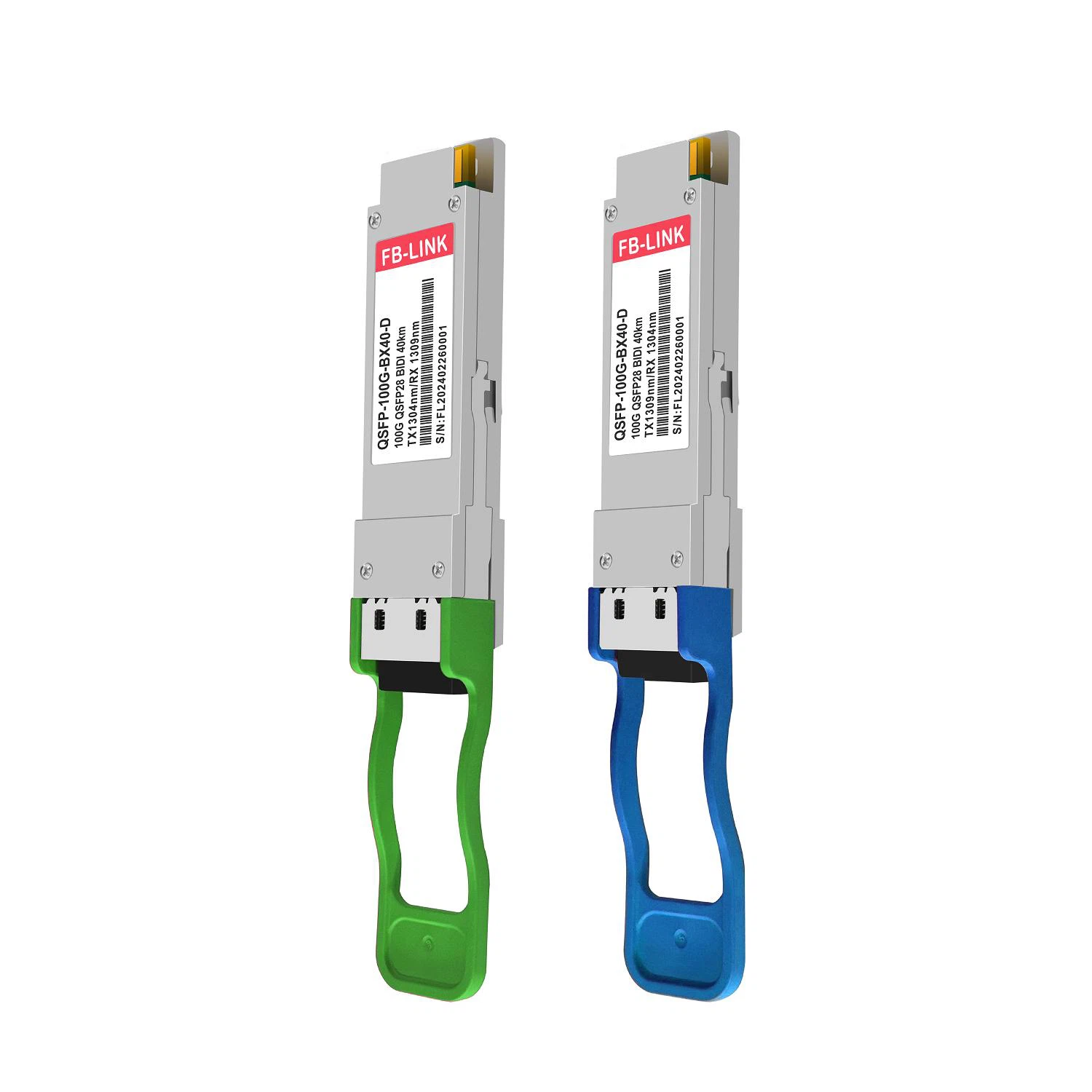

Moduły BiDi (dwukierunkowe) SFP transmitują i odbierają na różnych długościach fali za pomocą pojedynczego pasma światłowodu, zamiast używać oddzielnych włókien nadawczych i odbiorczych. Typowa implementacja wykorzystuje 1310 nm do transmisji i 1490 nm do odbioru na jednym końcu, z odwróconymi długościami fal na drugim końcu. Takie podejście skutecznie podwaja pojemność pasma światłowodowego w tej samej fizycznej fabryce kabli.

Implementacje WDM wymagają multiplekserów i demultiplekserów optycznych na każdym końcu w celu łączenia lub oddzielania kanałów długości fali. Pasywne multipleksery CWDM wprowadzają około 1-3 dB tłumienia wtrąceniowego na kanał, co należy uwzględnić w obliczeniach budżetu łącza. W przypadku większych odległości lub większej liczby kanałów może być konieczne aktywne wzmocnienie.



Kryteria wyboru dla zastosowań-o dużym natężeniu ruchu



Wymagania dotyczące odległości transmisji decydują o wyborze między światłowodami wielomodowymi i jednomodowymi. Światłowód wielomodowy z modułami SFP-SX obsługuje odległość 550 metrów przy 10 Gb/s przez światłowód OM3, co jest wystarczające dla większości połączeń wewnątrz-budynku. Warianty jednomodowe, takie jak SFP-LR, zwiększają zasięg do 10 kilometrów i są odpowiednie dla sieci kampusowych lub połączeń w obszarach metropolitalnych.

Ograniczenia budżetowe często faworyzują moduły-o niższej szybkości wdrażane w większych ilościach zamiast mniejszej-szybkiej transmisji transceiverów. Serwer wymagający efektywnej przepustowości 20 Gb/s może wykorzystywać dwa moduły 10G SFP+ z agregacją łączy zamiast jednego 25G SFP28, zwłaszcza jeśli istniejąca infrastruktura światłowodowa obsługuje połączenia wielomodowe.

Przyszłe planowanie wydajności powinno uwzględniać ścieżki modernizacji w ramach istniejącej infrastruktury. Zainstalowanie światłowodu wielomodowego OM3 lub OM4 umożliwia przyszłą migrację z 10G SR na 25G SR do 100G SR4 bez konieczności-przeprowadzania nowego okablowania. Podobnie wdrażane obecnie światłowód jednomodowy-obsługuje przejście od 10G LR przez 100G LR4 do 400G DR4 w miarę wzrostu wymagań sieci.

Zużycie energii skaluje się wraz z szybkością i gęstością modułu. 48-portowy przełącznik w pełni wyposażony w moduły 10G SFP+ zużywające 1,5 W każdy wymaga 72 W na same transceivery, z wyłączeniem zasilania infrastruktury przełącznika. Ma to wpływ na budżetowanie mocy centrum danych, wymagania dotyczące chłodzenia i koszty operacyjne.

Zgodność portów wymaga dopasowania kształtu modułu w celu przełączania możliwości. Moduły SFP+ działają w gniazdach SFP, ale działają przy zmniejszonych prędkościach 1G. I odwrotnie, moduły SFP28 mogą nie działać w gniazdach SFP+, chyba że przełącznik jawnie obsługuje operację z wieloma-szybkościami. Potwierdzenie zgodności przed zakupem pozwala uniknąć kosztownych błędów.



Rozważania dotyczące architektury sieci



Sieci w centrach danych zazwyczaj wykorzystują architekturę typu „spine”, w której liczne przełączniki typu „liście” łączą serwery za pomocą modułów SFP 10G lub 25G, podczas gdy przełączniki typu „spine” agregują ruch za pomocą modułów QSFP 100G lub 400G. Ten projekt zapewnia spójne ścieżki o niskim-opóźnieniu pomiędzy dowolnymi dwoma serwerami i skaluje się w poziomie poprzez dodanie-par liści.

Podstawowe hierarchie dostępu-dystrybucji-w dalszym ciągu są powszechne w środowiskach kampusowych i korporacyjnych. Przełączniki warstwy dostępowej łączą urządzenia końcowe z modułami 1G SFP, przełączniki dystrybucyjne łączą się z łączami zwrotnymi 10G SFP+, a routery rdzeniowe łączą główne segmenty sieci z szybkością 100G QSFP28 lub wyższą.

Projekt redundancji wykorzystuje łącza równoległe i różnorodne ścieżki światłowodowe, aby wyeliminować pojedyncze punkty awarii. Serwery-dwuadresowe łączą się z dwoma różnymi przełącznikami przy użyciu oddzielnych modułów SFP. W przypadku awarii jednego przełącznika lub uszkodzenia światłowodu ruch automatycznie przepływa pozostałą ścieżką bez zakłóceń.

Inżynieria ruchu kształtuje przepływ danych, aby zapobiegać zatorom i optymalizować kosztowne-łącza o dużej prędkości. Administratorzy sieci mogą kierować transfery zbiorcze ścieżkami o niższym-priorytecie w godzinach pracy, rezerwując przepustowość premium dla aplikacji interaktywnych. Zrozumienie, w jaki sposób moduły optyczne SFP obsługują ruch na różnych poziomach prędkości, umożliwia szczegółowe zarządzanie ruchem i zapewnia optymalną wydajność sieci.



Najlepsze praktyki dotyczące instalacji i konserwacji



Kontrola światłowodu przed połączeniem zapobiega większości problemów związanych z SFP-. Nawet nowe,-zakończone fabrycznie włókna czasami zawierają kurz lub zanieczyszczenia na powierzchniach-złączy. Mikroskopy inspekcyjne o powiększeniu 200-400x ujawniają cząsteczki niewidoczne gołym okiem. Procedury czyszczenia przy użyciu sprężonego powietrza, niestrzępiących się chusteczek lub specjalistycznych kaset czyszczących usuwają zanieczyszczenia.

Obsługa modułu SFP wymaga środków ostrożności w zakresie wyładowań elektrostatycznych. Chociaż moduły zawierają obwody zabezpieczające ESD, wyładowania statyczne podczas instalacji mogą uszkodzić wrażliwe komponenty lasera lub pamięć EEPROM. Antystatyczne paski na nadgarstki i uziemione powierzchnie robocze zapewniają odpowiednią ochronę podczas obsługi modułu.

Dokumentacja etykiet śledzi lokalizacje modułów, połączenia światłowodowe i podstawowe dane dotyczące wydajności. Rejestrowanie początkowych wartości DOM dla nowych modułów ustanawia punkty odniesienia dla przyszłej analizy degradacji. Schematy okablowania strukturalnego ze spójnym kodowaniem kolorami i etykietami ułatwiają rozwiązywanie problemów w przypadku ich wystąpienia.

Zarządzanie oprogramowaniem sprzętowym zapewnia, że ​​przełączniki i routery obsługują określone typy modułów i możliwości. Dostawcy okazjonalnie wydają aktualizacje poprawiające interoperacyjność lub dodające obsługę nowych wariantów modułów. Sprawdzanie macierzy zgodności przed wdrożeniem nowych modułów zapobiega frustracji i opóźnieniom.

Strategie oszczędzania równoważą koszty zapasów z czasem reakcji na awarię. W krytycznych środowiskach produkcyjnych mogą znajdować się kompletne części zamienne do wszystkich używanych typów modułów. Aplikacje, które wymagają-czasu, mogą polegać na programach wymiany dostawców z wyprzedzeniem, w ramach których nowe moduły są dostarczane w ciągu jednego dnia w przypadku wystąpienia awarii.



Często zadawane pytania



Jaka jest maksymalna odległość, jaką może transmitować moduł SFP?

Jednomodowe-moduły SFP transmitują na odległość do 160 kilometrów przy użyciu długości fali 1550 nm i odpowiednich typów włókien. Standardowe warianty LR zwykle osiągają zasięg 10 km przy 10 Gb/s, natomiast wersje ZR-o większym zasięgu osiągają 80 km. Moduły wielomodowe są ograniczone do 300-550 metrów w zależności od jakości światłowodu i długości fali.

Czy mogę mieszać różne prędkości SFP na tym samym przełączniku?

Większość przełączników obsługuje różne prędkości SFP na oddzielnych portach, ale wymaga dopasowania prędkości na obu końcach każdego łącza. Przełącznik może mieć niektóre porty z modułami 1G SFP i inne z modułami 10G SFP+, ale do prawidłowego działania każde połączenie wymaga identycznych transceiverów na obu końcach.

Skąd mam wiedzieć, że moduł SFP wymaga wymiany?

Monitoruj parametry DOM pod kątem trendów degradacji. Wymień moduły wykazujące wzrost prądu polaryzacji TX o więcej niż 20% w porównaniu z wartością bazową, spadek mocy RX przekraczający 3 dB lub temperaturę utrzymującą się w granicach 5 stopni maksymalnych wartości znamionowych. Rosnąca liczba korekcji błędów FEC lub sporadyczne trzepotanie łącza również wskazują na oczekującą awarię.

Dlaczego mój-moduł SFP innej firmy nie działa?

Niektórzy dostawcy wdrażają sprawdzanie kompatybilności, które odrzuca moduły bez odpowiedniego kodowania EEPROM. Zewnętrzni producenci-często dostarczają konfigurowalne moduły zaprogramowane przy użyciu określonych kodów dostawców. Sprawdź, czy oprogramowanie sprzętowe przełącznika umożliwia wyłączenie wymuszania zgodności lub skontaktuj się z dostawcą modułu w celu uzyskania wersji kodowanych.



Kluczowe dania na wynos



Moduły optyczne SFP obsługują ruch poprzez transmisję-o dużej przepustowości od 1 Gb/s do 800 Gb/s, w zależności od wariantu

Zarządzanie temperaturą łączące radiatory, konstrukcję przepływu powietrza i monitorowanie temperatury zapewnia niezawodne działanie pod ciągłym obciążeniem

Technologia Forward Error Correction koryguje błędy transmisji w sposób przejrzysty, niezbędny w przypadku prędkości 25G i wyższych

Cyfrowy monitoring optyczny umożliwia proaktywną konserwację poprzez śledzenie temperatury, mocy optycznej i współczynników błędów

Właściwa obsługa włókien, czystość i kontrola środowiska maksymalizują żywotność i wydajność modułu

Strategiczny wybór modułów odpowiadający wymaganiom dotyczącym prędkości, odległości i kosztów optymalizuje wydajność sieci
