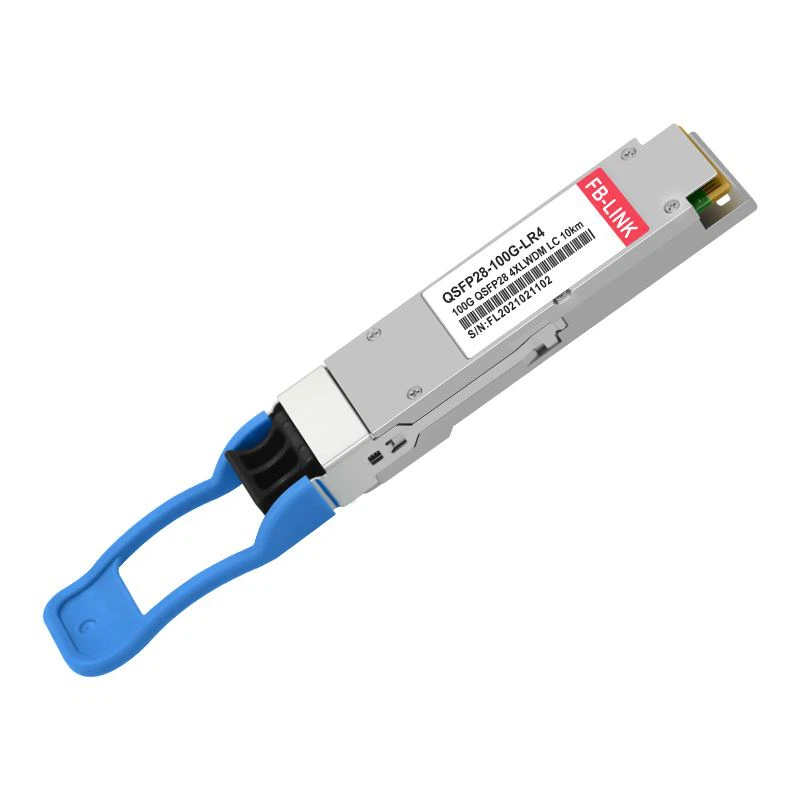

100GBASE LR

Ten produkt to moduł nadawczo-odbiorczy 100 Gb/s przeznaczony do zastosowań w komunikacji optycznej zgodnych ze standardem 100GBASE LR standardu IEEE P802.3ba. Moduł konwertuje 4 kanały wejściowe danych elektrycznych 25 Gb/s na 4 kanały sygnałów optycznych LAN WDM, a następnie multipleksuje je w jeden kanał dla transmisji optycznej 100 Gb/s. Odwrotnie, po stronie odbiornika, moduł demultipleksuje wejście optyczne 100 Gb/s na 4 kanały sygnałów optycznych LAN WDM, a następnie konwertuje je na 4 kanały wyjściowe danych elektrycznych.

Centralne długości fal 4 kanałów LAN WDM to 1295,56, 1300,05, 1304,58 i 1309,14 nm i są to elementy siatki długości fal LAN WDM zdefiniowanej w IEEE 802.3ba. Wysokowydajne, chłodzone nadajniki LAN WDM DFB i odbiorniki PIN o wysokiej czułości zapewniają doskonałą wydajność w zastosowaniach 100Gigabit Ethernet na łączach do 10 km i są zgodne z interfejsem optycznym z wymaganiami IEEE802.3ba klauzula 88 100GBASE LR.

Punkty uwagi przedmiotu:

• Obudowa QSFP28 MSA typu hot-swap

• Zgodny z IEEE 802.3ba 100GBASE-LR4

• Zasięg transmisji 10 km w światłowodzie jednomodowym

• Temperatura klasy komercyjnej: 0~70 stopni

• TX: chłodzona 4x25 Gb/s LAN WDM TOSA (1295.56, 1300.05, 1304.58, 1309.14nm)

• RX: 4x25 Gb/s PIN ROSA

• Elektryczny interfejs szeregowy 4x28G (CEI-28G-VSR)

• Pobór mocy nie przekracza 3,5W

• Dwurdzeniowy interfejs LC

• Zgodny z dyrektywą RoHS-6

Produkt zaprojektowano z uwzględnieniem kształtu, połączenia optycznego/elektrycznego i cyfrowego interfejsu diagnostycznego zgodnie z umową QSFP plus Multi-Source Agreement (MSA). Został zaprojektowany tak, aby sprostać najsurowszym zewnętrznym warunkom pracy, w tym temperaturze, wilgotności i zakłóceniom EMI. Wśród modułów optycznych 100GBASE naszej firmy głównymi produktami są: 100GBASE LR, 100GBASE ER, 100GBASE ZR, 100GBASE LR1, 100GBASE BIDI itp. Aby uzyskać więcej informacji, skontaktuj się z działem sprzedaży. . . . .

Moduł optyczny 100GBASE LR4 wykorzystuje urządzenia optyczne LAN WDM MUX i DEMUX do multipleksowania czterech równoległych kanałów 25G w łącze światłowodowe 100G.

Zasięg transmisji 10 km w światłowodzie jednomodowym

Światłowód jednomodowy: Centralny rdzeń szklany jest bardzo cienki (średnica rdzenia wynosi zazwyczaj 9 lub 10 μm) i istnieje tylko jeden tryb transmisji światłowodu. Straty transmisji i dyspersja transmisji światłowodu jednomodowego są stosunkowo małe. Mała strata transmisji może wydłużyć odległość transmisji sygnału w światłowodzie, a mała dyspersja transmisji sprzyja transmisji danych z dużą szybkością i dużą pojemnością. Dlatego w systemach komunikacyjnych, zwłaszcza w systemach komunikacyjnych o dużej przepustowości, wykorzystuje się większość włókien optycznych jednomodowych.

Zgodnie z zaleceniami ITU-T Międzynarodowego Związku Telekomunikacyjnego światłowód jednomodowy można podzielić na sześć typów: G.652, G.653, G.654, G.655, G.656 i G.657 jednomodowy światłowód, z których najpowszechniejszymi rodzajami włókien są włókna jednomodowe G.652 i G.655. W porównaniu ze światłowodem wielomodowym, światłowód jednomodowy może obsługiwać większą odległość transmisji. Od sieci Ethernet 100 Mb/s po sieć Gigabit 1G, światłowód jednomodowy może obsługiwać odległość transmisji większą niż 5000 m.

Światłowód jednomodowy jest stosowany w dalekosiężnych systemach komunikacji światłowodowej o dużej przepustowości, lokalnych sieciach światłowodowych i różnych czujnikach światłowodowych.

100GBASE LR4 nadaje się do przełączników światłowodowych, serwerów, optycznych kart sieciowych, zapór ogniowych, routerów, transiwerów, transceiverów optycznych, stacji bazowych i innego sprzętu. Szeroko obsługuje CISCO, HUAWEI, H3C, Intel, ZTE, DELL, Brocade, Ruijie, D-link, FiberHome, Lenovo, Mellanox, TP-link, IBM, Juniper, NETGEAR, HP, Aruba, Arista, Mikrotik i inne marki urządzeń optycznych sprzęt transmisyjny.
