100G QSFP28 DO 4X25G SFP28 AOC

Aktywne kable optyczne (AOC) FB-LINK 100G QSFP28 do 4x 25G SFP28 oferują specjalistom IT ekonomiczne rozwiązanie wzajemne do łączenia adapterów, przełączników i serwerów obsługujących 100G QSFP28 i 25G SFP28. W typowych zastosowaniach użytkownicy mogą zainstalować ten kabel rozdzielający lub rozdzielający pomiędzy dostępnym portem QSFP28 na przełączniku 100GE i zasilać maksymalnie 4 przełączniki 25GE obsługujące SFP28. Każdy kabel ma pojedyncze złącze QSFP28 zgodne ze standardem SFF-8436 o przepustowości 103 Gb/s na jednym końcu i 4 złącza SFP28 zgodne ze standardem SFF-8436 o przepustowości 25,78 Gb/s każde na drugim końcu.

  • Wprowadzenie produktów

Aktywne kable optyczne 100G QSFP28 do 4x 25G SFP28

Cechy
1. Złącze QSFP28 zgodne z SFF-8436
2. 4 złącza SFP28 zgodne z SFF-8431
3. Interfejs elektryczny z możliwością podłączenia podczas pracy
4. Nadajnik VCSEL 850nm
5. Odbiornik fotodetektora PIN
6. Wewnętrzne obwody CDR na kanałach odbiornika i nadajnika
7. Niski pobór mocy < 2,5 W (QSFP28) < 1 W (SFP28)
8. Długość do 70m przy zastosowaniu OM3 MMF i 100m przy zastosowaniu OM4 MMF
9. Zakres temperatur obudowy operacyjnej od 0 stopni do +70 stopni

10. Całkowicie metalowa obudowa zapewniająca doskonałą wydajność EMI
11. Zgodny z dyrektywą RoHS-6 (bezołowiowy)

Aplikacje

1. IEEE 802.3bm 100GBASE-SR4

2. IEEE 802.3 przez 25GBASE-SR

3. InfiniBand SDR/DDR/QDR

4. Klastry obliczeń dużej wydajności (HPC).

5. Serwery, przełączniki, pamięci masowe

product-1024-578

Specyfikacja interfejsu QSFP28

Parametr Opis
Współczynnik kształtu modułu QSFP28 (obsługuje SFF8436)
Prędkość transmisji danych 25,78125 Gb/s
BER <10-12
Temperatura obudowy operacyjnej 0 do + 70°C
Temperatura przechowywania -20 do + 85°
Napięcie zasilania 3.3V
Prąd zasilania Typowe 560 mA
Rozpraszanie mocy <2.5W, Level 2
Numer seryjny interfejsu zarządzania 2C (obsługuje SFF8436)



Charakterystyka optyczna i elektryczna

O ile nie określono inaczej, poniższe właściwości optyczne są zdefiniowane w Zalecanym Środowisku Operacyjnym.

Parametr

Symbol

Min

Typowy

Maks

Jednostka

Notatki

Nadajnik

Środkowa długość fali

λc

840

850

860

nm

-

Szerokość widmowa RMS

∆λ

-

-

0.6

nm

-

Średnia moc startowa na każdym pasie

Dąsać się

-8.4

-

2.4

dBm

-

Amplituda modulacji optycznej (OMA), każdy pas

 OMA -6.4

3

dB

-

Współczynnik wymierania

Ostry dyżur

3

-

-

dB

-

Moc szczytowa na każdym pasie



4

dBm

-

transmiter i dyspersja

kara (TDP), każdy pas

TDP



4.3

dB

-

Średnia moc startowa wyłączona

nadajnik, każdy pas



-30

dB

-

Współrzędne maski na oczy:

X1, X2, X3, Y1, Y2, Y3

WARTOŚCI SPECYFIKACJI

0.3,0.38,0.45,0.35,0.41.0.5

Współczynnik trafień=5x10-5

Odbiorca

Środkowa długość fali

λc

840

850

860

nm

-

Zestresowana wrażliwość odbiornika w OMA,

każdy pas



-5.2

dBm

1

Maksymalna średnia moc na odbiorniku

wejście, każdy pas



2.4

dBm

-

Odbicie odbiornika



-12

dB

-

Moc szczytowa na każdym pasie



4

dBm

-

Twierdzenie LOS



-30



dBm

-

Odrzucenie LOS – OMA



-7.5

dBm

-

Histereza LOS



0.5



dB

-

Uwaga: 1. Pomiar za pomocą sygnału testu zgodności na TP3 dla BER=10e-12



Dane techniczne interfejsu SFP28

Parametr

Opis

Współczynnik kształtu modułu

 SFP28 (obsługuje SFF8431/SFF8432/SFF8472)

Szybkość transmisji danych kanału

 25,78125 Gb/s

BER

<10-12

Temperatura obudowy operacyjnej

0 do + 70°C

Temperatura przechowywania

-20 do + 85°C

Napięcie zasilania

3.3V

Prąd zasilania

 Typowe 180m

Numer seryjny interfejsu zarządzania

 I2C (obsługuje SFF8472)



Właściwości optyczne

O ile nie określono inaczej, poniższe właściwości optyczne są zdefiniowane w Zalecanym Środowisku Operacyjnym.

Parametr

Symbol

Min.

Typowy

Maks

Jednostka

Notatki

Nadajnik

Środkowa długość fali

λt

840

850

860

nm



Szerokość widmowa RMS

Po południu

-

-

0.6

nm



Średnia moc optyczna

Pawg

-8.4

-

2.4

dBm

2

Współczynnik wymierania

Ostry dyżur

2

-

-

dB

3
Moc optyczna OMA

PoMA

-6.4

-

3

dB


Zamknięcie nadajnika i oka dyspersyjnego (TDEC), każdy pas

TDEC

-

-

4.3

dB



Współrzędne maski na oczy: X1, X2, X3, Y1, Y2, Y3

WARTOŚCI SPECYFIKACJI {{0}}.3,0.38,0.45,0.35,0.41.0.5

 Współczynnik trafień=5x10-5
Różnicowa zmiana sygnału wejściowego danych VIN, PP 40   1000 mV

Odbiorca

Środkowa długość fali

λr

840

850

860

nm


Zestresowana czułość odbiornika w OMA, na każdym pasie



-

-

-5.2

dBm


Maksymalna Średnia moc na wejściu odbiornika, każda sieć LAN

-

-

2.4

dBm


Minimalna średnia moc w odbiorniku, na każdym pasie



-10.3

-



dBm


Odbicie odbiornika



-

-

-12

dB


LOS cofnij potwierdzenie STRATY

-

-

-7.5

dBm













Popularne Tagi: 100g qsfp28 do 4x25g sfp28 aoc, Chiny 100g qsfp28 do 4x25g sfp28 aoc dostawcy, producenci, fabryki

← Para: Nr

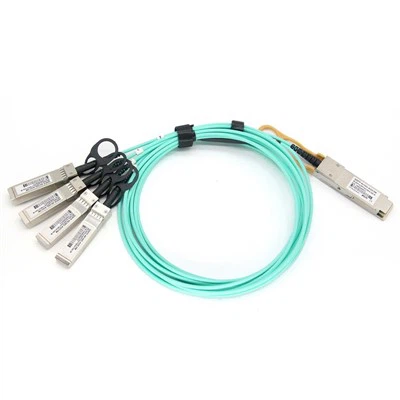

Następny: 40G QSFP+ DO 4X10G SFP+ AOC →
